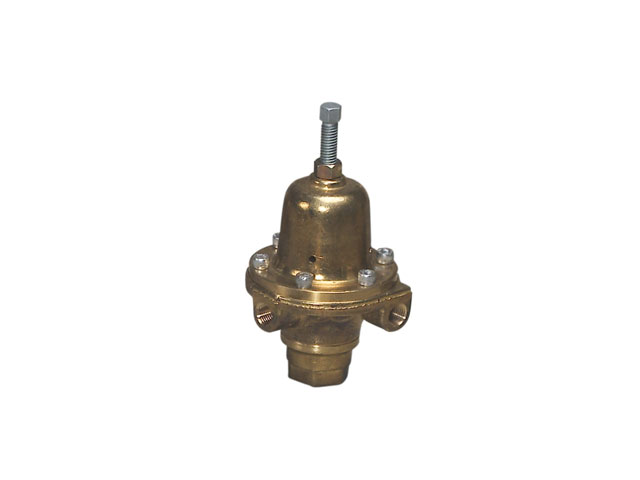

Línea RP1301
Los reductores de alta presión diseño RP1301 marca EPTA®, se emplea en válvulas reductoras de presión, tableros de comando, instrumentos y válvulas de control tipo falla cierra (FC) o falla abre (FO), etc.
Los reductores de presión, diseño RP1301 marca EPTA®, son utilizados cuando se dispone de alta presión de entrada (según material de construcción) y se requiere un volumen de salida del fluido con una presión reducida constante.
Los reductores pueden estar provistos con una cámara de calefaccionado incorporado.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | RP1301 |
| Variante | RP1301F

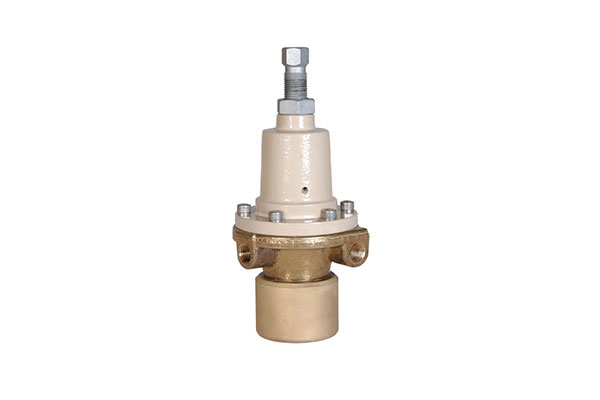

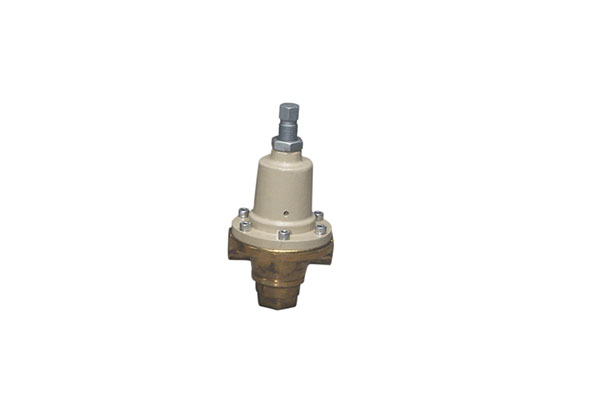

RP1301F/C – Con cámara de calefacción RP1301G RP1301G/C – Con cámara de calefacción |
| Tipo de Fluido | Gaseoso |
| Materiales Estándar de Construcción | Cuerpo, tapa y caja del resorte: Latón forjado o Acero inoxidable,
Diafragma y tobera: Acero inoxidable Disco del obturador: PEEK Sello elastómeros: Nylón o Vitón |
| Máxima Presión de Entrada | Cuerpo latón: 245 Bar(g) (máx.)
Cuerpo acero Inoxidable: 410 Bar(g) (máx.) |
| Rango de la Presión de Salida | Para variante RP1301F y PR1301F/C:
de 0,0 a 5,0 Bar(g) de 3,5 a 11,0 Bar(g) de 7,0 a 16,0 Bar(g) Para variante RP1301G y PR1301G/C: de 14,0 a 24,0 Bar(g) de 20,0 a 40,0 Bar(g) |
| Rango de temperatura del fluido a controlar: | Desde -20ºC hasta 80ºC
Temperaturas mayores a pedido |
| Rango de la Temperatura | desde -20°C hasta 60°C |
| Coeficiente de capacidad máxima | Con Tobera Estándar Cg=5,4 / Cv= 0,14 / C1= 38,5
Con Tobera de Alto Caudal Cg=9,5 / Cv=0,24 / C1=38,5 |
| Diámetro de Conexiones | Todas son de Ø ¼” Rosca NPT Hembra |
