9801

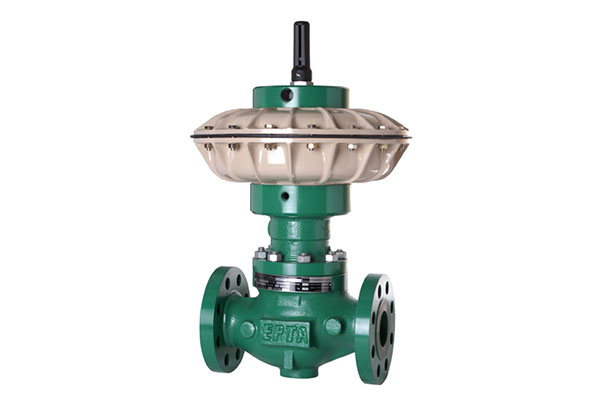

La válvula de alivio diseño 9801(falla cerrada FC- falla abre FO), marca EPTA® se utiliza principalmente en líneas de gases para bloqueo o venteo dependiendo de la configuración del actuador y los elementos periféricos montados.
Esta línea es operada neumáticamente por medio de un actuador a diafragma y resorte antagónico
Posee indicador de posición abierto – cerrado y alcanza tiempo de apertura mayores a 30 segundos y tiempos de cierres menores a 1 segundo, se provee normalmente abierta (Venteo) o normalmente cerrada (bloqueo) dependiendo del actuador
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | 9801 |
| Variante | 9801C-NA (Compensada Normala Abierta)
9801C-NC (Compensada Normala Cerrada) 9801D-NA (Desbalanceada Normala Abierta) 9801D-NC (Desbalanceada Normala Cerrada) |
| Diámetro de la Válvula | desde Ø 1/2″ hasta 12″ |
| Tipo de Conexiones | Rosca: NPT Hembra según norma ASME B16.11
Brida:#150 RF según norma ASME B16.5 |
| Tipo de Internos | Estándar |
| Característica de Control | Apertura Rápida |
| Posición de Falla | Abierta / Cerrada |
| Tipo de Cuerpo | Globo |
| Material del Cuerpo | Acero Fundido ASTM A216-WCC |
| Estanqueidad | Clase VI según norma FCI 70-2 |
