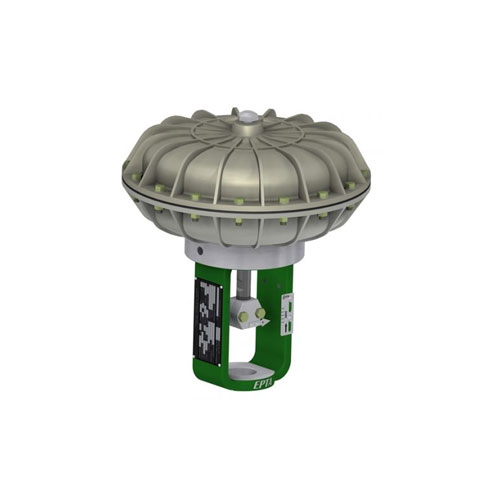

AN57D y AN57I para VE
Los actuadores diseño AN57d y AN57i marca EPTA® efectúan el comando neumático de las válvulas de control tipo VE. Su función es realizar un control modulante o imprimir una función on-off a la válvula, si la señal recibida es de dicha naturaleza. Para señales normales de 3-15 psi y 6-30 psi el actuador tipo AN57 es reversible entre NA y NC (AN57d y AN57i).
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | AN57i acción inversa (NC)
AN57d acción directa (NA) |
| Rango de Presión de Operación | 3 a 15 psi(g). ó 6 a 30 psi(g). |
| Rango de Temperatura | Desde -20ºC hasta 65ºC. |
| Características comunes | Acción Directa – Actuador AN57d: (cuando aumenta la presión del servo fluido se extiende él vástago), retorno a resorte / actuador neumático a diafragma y resorte múltiples con yugo de montaje y vástago guiado para movimiento alternativo.Acción Inversa – Actuador AN57i: (cuando disminuye la presión del servofluido se extiende él vástago), retorno a resorte, actuador neumático a diafragma y resorte múltiples con yugo de montaje y vástago guiado para movimiento alternativo. |
| Material Campanas del Diafragma | Aluminio fundido |
| Diafragma | Acrílico Nitrilo o Vitón |
| Yugo | Hierro Fundido |
| Vástago | Acero Inoxidable |
| Resorte | Acero |
