Línea CP4150/4160

Línea CP4150/4160

Descripción

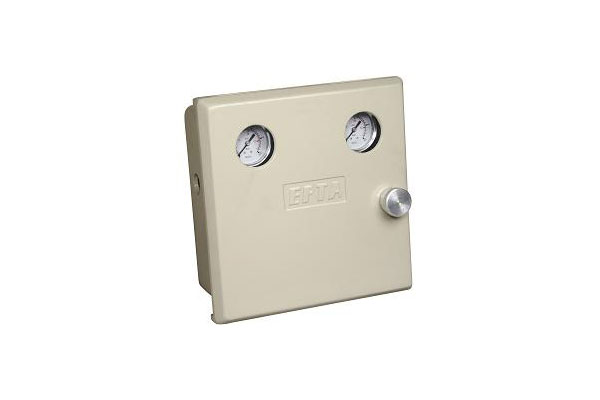

El controlador de presión neumático diseño CP4150 y CP4160, consiste en un elemento primario (tubo Bourdón y ó fuelle), que conectado a la presión que se desea controlar, transforma las variaciones de dicha presión en una señal neumática a través de un sistema basado en el principio de equilibrio de movimientos por medio de una tobera, una lengüeta y un fuelle de reajuste. Esta señal es amplificada en caudal y presión por un piloto que es el que produce la señal de salida.

SKU: FC-CP4150_CP4160_09-13 Categorías: ,

Descripción

CARACTERÍSTICAS
Modelos CP4150: Controlador de Presión Neumático de Acción Proporcional.

CP4150S: Controlador de Presión Neumático Snap-Action.
CP4160: Controlador de Presión de Acción Proporcional más Integral.
CP4160T: Transmisor de Presión.

Señal de Entrada De acuerdo a los valores normales con los cuales trabajará el controlador, se debe elegir el elemento primario correspondiente; teniendo en cuenta que comúnmente la variable a controlar se debe encontrar en el tercio medio del alcance del elemento primario.
Señal de Salida Proporcional:

3 – 15 psi (g) / 6 – 30 psi (g)

Snap Action :

0 – 20 psi (g)/  0 – 35 psi (g)

Acción Fácilmente reversible entre acción directa e inversa
Conexión de Presión  Ø 1/4“ Rosca NPT Hembra
