VÁLVULAS e INSTRUMENTOS NEUMÁTICOS de CONTROL

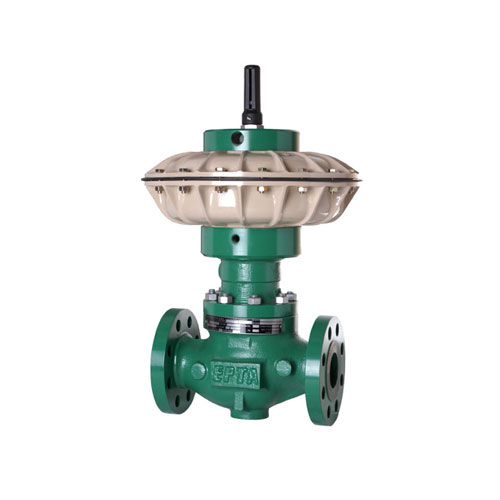

VÁLVULA REDUCTORA de PRESIÓN diseño RP1098 NORMAL CERRADA (FC)

Las válvulas reguladoras diseño RP1098 marca EPTA® son utilizadas cuando es necesario proveer sensibilidad,
seguridad y alta capacidad.

Este modelo de válvula se emplea usualmente en sistemas de distribución de gas.

SERVICIOS NORMALES: Fluidos gaseosos

CARACTERISTICAS COMUNES: Cuerpo tipo globo con tapabrida abulonada, simple asiento, jaula configurada,
obturador guiado en jaula, cierre blando.

MATERIALES ESTÁNDAR DE CONSTRUCCIÓN:

Cuerpo y Tapabrida: Acero Fundido

Jaula, Obturador y Asiento: Acero Inoxidable u otros materiales dependiendo de las condiciones de servicio

Asiento Blando: Neoprene o PTFE

Anillo del Obturador: Neoprene

Campanas del Diafragma: Acero Fundido

La mayoría de los internos: Acero inoxidable u otros materiales dependiendo de las condiciones de servicio
Diafragma y Aros Sello: Neoprene



TAMAÑO DE CUERPOS: desde Ø ½” hasta Ø 4”
MÁXIMA PRESIÓN DE ENTRADA: = 100 Kg/cm²
MÍNIMO Δp = 2 Kg/cm²
PRESIÓN DE SALIDA: desde 1 Kg/cm² hasta 50 Kg/cm²
RANGO DE LA TEMPERATURA: Desde -20ºC hasta 60ºC
TIPO DE CONEXIONES: Rosca: NPT, según norma ASME B16.11/96
Bridas: RF o RTJ # 150, # 300 o # 600, según norma ASME B16.5/96
DIÁMETRO DE LAS CONEXIONES DE CONTROL: Ø ¼” Rosca NPT
CARACTERÍSTICA DE CONTROL: Igual Porcentaje, Lineal, Apertura Rápida (Q-O)
TIPOS DE INTERNOS: Estándar o Antirruido
MONTAJE: Se puede instalar en cualquier posición
ESTANQUEIDAD: Clase VI, según norma FCI-70-2
