VD277SA

Código: FTC-VD277S_VD277SA_03-14

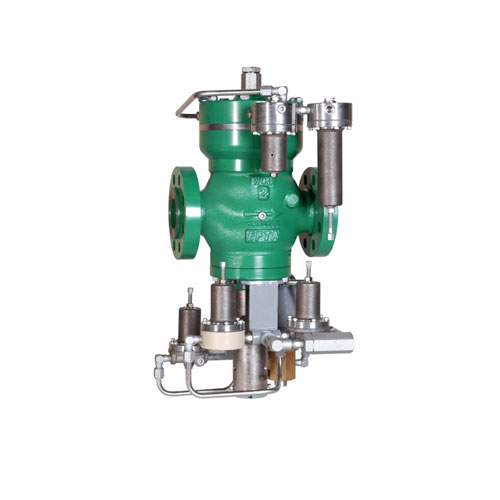

VÁLVULA REGULADORA a DIAFRAGMA con BLOQUEO diseño VD277S

La válvula a diafragma con bloqueo VD277S marca EPTA® es una reguladora de presión con aplicaciones industriales y en redes de distribución. Su principio de funcionamiento se basa en la diferencia de presiones sobre el diafragma que realiza la regulación. Cuenta con un piloto con regulación externa P67S/2, un restrictor variable externo RV2 y un filtro F250. Posee un sistema de seguridad compuesto por un bloqueo con obturador independiente.

El mecanismo disparador del bloqueo en el diseño VD277S está conformado por un pistón o diafragma. La reposición manual se realiza mediante palanca. En caso de ser utilizada como válvula activa con bloqueo, se incorpora un atenuador de ruido.
Para los diseños VD277S y VD277S/MN el sistema de bloqueo puede ser por alta presión, por baja presión ó por alta y baja presión, siendo la reposición manual.
Para el diseño VD277SA/AR el sistema de bloqueo y reposición automática está comandado por dos pilotos (corte por alta presión y reposición por baja presión) cuyos valores de set point son regulables.

Nota 1:  : Interconexiones a realizar por el cliente Los accesorios van montados sobre la válvula e interconectados entre sí
Nota 2: distancia al piso necesaria para desarmar el bloqueo.

E.2. – MODELO VD277SA/AR

Nota 1: Interconexiones a realizar por el cliente Los accesorios van montados sobre la válvula e interconectados entre sí
Nota 2: distancia al piso necesaria para desarmar el bloqueo.

Nota 1: Interconexiones a realizar por el cliente Los accesorios van montados sobre la válvula e interconectados entre sí
Nota 2: distancia al piso necesaria para desarmar el bloqueo.

PARA PRESIONES DE CORTE > 15bar

MODELO VD277SA/AR

Nota 1: Interconexiones a realizar por el cliente Los accesorios van montados sobre la válvula e interconectados entre sí
Nota 2: distancia al piso necesaria para desarmar el bloqueo.

MODELO VD277SA/AR con pre-reductor

PARA PRESIONES DE CORTE <= 15bar

Nota 1: Interconexiones a realizar por el cliente Los accesorios van montados sobre la válvula e interconectados entre sí
Nota 2: distancia al piso necesaria para desarmar el bloqueo.
