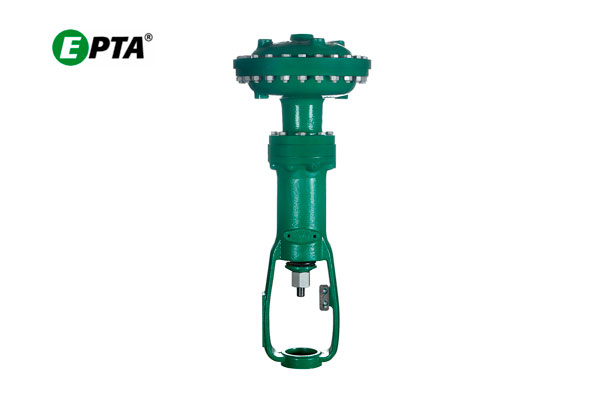

AD644 (Actuador de presión diferencial)

  • SKU: FC-AD644_06-17
AD644 (Actuador de presión diferencial)
Roll over image to zoom in
Click to open expanded view

In stock

Este actuador se aplica a cuerpos ICR y su finalidad es mantener una presión diferencial entre 2 fluidos: el de la salida del cuerpo de la válvula ICR y otro del conducto de referencia. Ambas presiones son inyectadas en las cámaras superior e inferior del actuador, y con el resorte se establece el valor de la diferencial

SKU: FC-AD644_06-17 Category:



CARACTERÍSTICAS
Modelos AD644 – Acción directa o inversa
Tamaños del Actuador Nº 30,  40,  50
Máxima Presión Estática en las campanas 25 Kg/cm²
Rango de Presión Diferencial 1,5 Kg/cm²
Campanas de Diafragma Acero al Carbono Fundido ASTM A216-WCC
Diámetro de Conexión Ø 1/2” hasta Ø 4”.
Tipo de Conexión Rosca NPT Hembra hasta Ø 2” (según norma ASME B16.11); Bridas RF #150 o #300 (según norma ASME B16.5).
Yugo Hierro Fundido
Resorte Acero
Diafragma Acrilo Nitrilo o Vitón
