Línea CN2500
Descripción

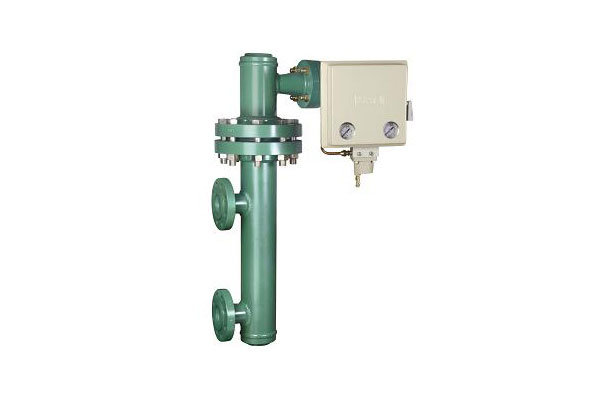

El controlador neumático de nivel diseño CN2500 marca EPTA® consta de dos elementos principales: el contralor y el desplazador. Se han desarrollado equipos para internase líquido-líquido con densidades de: líquido superior emulsión petróleo-agua 0,925 g/cm³; líquido inferior agua: 1,02 g/cm³.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | CN2500, Acción Proporcional |
| CN2500S, Acción “Snap Action” | |
| CN2502, Acción Proporcional + Integral | |
| CN2500T, Transmisor de Nivel (banda Proporcional 100%) | |
| Variante | CN2500-249B CN2500-249BP CN2500-249V |
| CN2500S-249B CN2500S-249BP CN2500S-249V | |
| CN2502-249B CN2502-249BP CN2502-249V | |
| CN2500T-249B CN2500T-249BP CN2500T-249V | |
| Tipo de Conexión | Brida: RF/ RTJ #150/ #300/ #600/ #900 y #1500; según norma ASME B16.5 |
| Socket Weld: Serie 2000, 3000 según norma ASME B16.11 | |
| Diámetro de Conexión | Socket Weld: Ø1-1/2” hasta Ø2” para 249B según norma ASME B16.11 |
| Brida Ø1-1/2” hasta Ø2” para 249B según norma ASME B16.5 | |
| Brida Ø4”/ Ø6” y Ø8” para 249BP según norma ASME B16.5 | |
| Brida Ø4” a Ø8” para 249V según norma ASME B16.5 | |
| Tipo de Montaje | Superior y lateral |
| Señal de Entrada | Nivel de líquido, Interface Líquido-Líquido o Densidad de Líquido. Desde 0 a 100% del largo del desplazador |
| Señal de Salida | Modulante : 3 – 15 psig / 6 – 30 psig |
| ON- OFF ó Snap-Action: 0 – 20 psig / 0 – 35 psig | |
| Acción | Fácilmente reversible entre directa e inversa |
