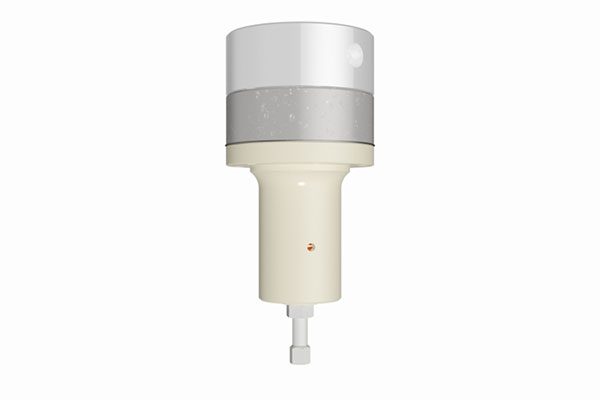

Línea P78AL
El piloto diseño P78AL marca EPTA® es utilizado en instrumentación neumática para comandar válvulas de alivio que controlan la presión aguas arriba de las mismas. Este control se realiza mediante la apertura de la válvula de alivio ante una sobrepresión, evitando que se supere un valor máximo previamente fijado, independientemente de la variación de caudal sufrido aguas arriba de la válvula a la que controla este piloto. Se utiliza en válvulas del tipo FC (Falla Cerrada o Normalmente Cerrada), como por ejemplo RG107A, RG97A.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Modelos | P78AL |
| Tipo de Fluido | Gaseoso y Líquidos no Viscosos |
| Materiales Estándar de Construcción | Cuerpo: Acero Inoxidable.
Diafragma: PTFE/ Nitrilo/ Viton. Obturador: PTFE/ Nitrilo/ Nylon/ Viton. Caja del Resorte: Acero Inoxidable. Internos: Acero inoxidable. |
| Máxima Presión de Entrada | 105 Kg/cm² |
| Rango de la Presión de Salida | 0,50 a 40 Kg/cm² |
| Máximo coeficiente de flujo | Cg = 3,5 ; C1 = 35,5 |
| Rango de la Temperatura | desde -20°C hasta 60°C |
| Diámetro de Conexiones | De Ø 1/4” Rosca NPT Hembra |
