Línea R1

  • SKU: FTC-R1-R1-I_01-19

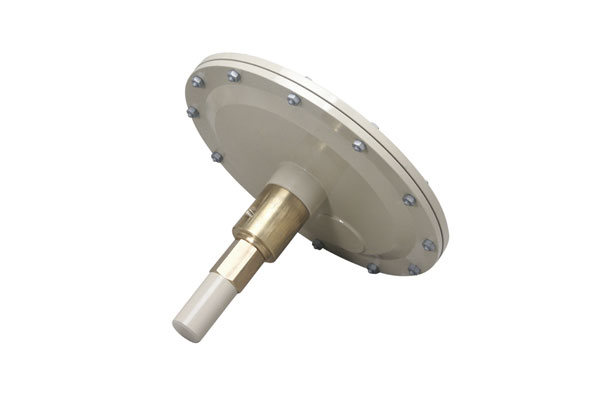

Línea R1
Roll over image to zoom in
Click to open expanded view

In stock

El relé neumático de dos vías diseño R1 (Directo ó Inverso) es típicamente utilizado en conjunto con un conmutador neumático para bloquear o reponer válvulas. También puede ser utilizado en instrumento neumático como elemento secundario. Cuando la presión censada alcanza el valor de seteo del relé, éste envía una señal neumática al conmutador provocando la variación en su estado.
Su función principal es censar presiones en línea de servicio.

SKU: FTC-R1-R1-I_01-19 Categories: ,
CARACTERÍSTICAS
Modelos R1
Variante  R1 normal cerrado (Para baja presión)

R1-I normal abierto (Para baja presión)
Tipo de Fluido  Gaseoso.
Materiales Estándar de Construcción Cámara de Señal: Aluminio.

Cuerpo y Tapa: Latón Laminado o Acero  Inoxidable.

Diafragma Obturador: Nitrilo.

Caja del Resorte: Acero  Inoxidable.

Internos: Acero inoxidable en su mayoría.
Máxima Presión de la señal de control a través del cuerpo  10 Kg/cm²
Cámara de la Señal Aluminio (para presiones censadas desde 20 gr hasta 200 gr)
Rango de la Presión de Salida 0,02 gr a 0,20 gr
Rango de la Temperatura desde -20°C hasta 65°C
Diámetro de Conexiones De Ø 1/4» Rosca NPT Hembra
