Línea R2

El relé neumático de bloqueo diseño R2 (Directo ó Inverso) es típicamente utilizado en conjunto con un conmutador neumático para bloquear o reponer válvulas. También puede ser utilizado en instrumento neumático como elemento secundario. Cuando la presión censada alcanza el valor de seteo del relé, éste envía una señal neumática al conmutador provocando la variación en su estado.
Su función principal es censar presiones en línea de servicio.

SKU: FTC-R2-09_09 Categorías: ,

Descripción

CARACTERÍSTICAS
Modelos R2

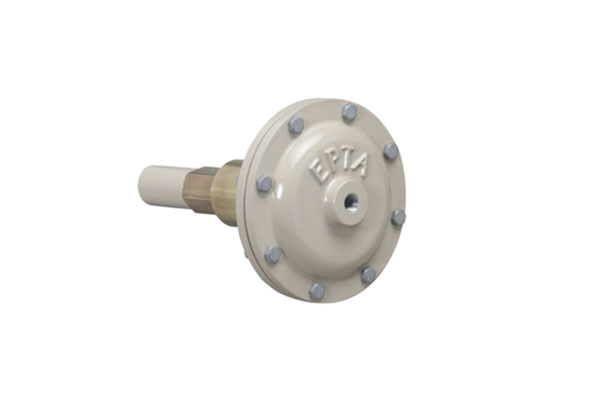

Variante  R2 normal cerrado

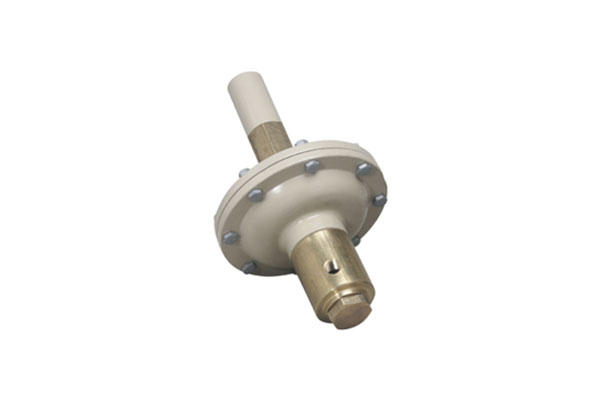

R2-I normal abierto

Tipo de Fluido  Gaseoso.
Materiales Estándar de Construcción Cámara de Señal: Aluminio.

Cuerpo y Tapa: Latón Laminado o Acero  Inoxidable dependiendo condición de servicio).

Diafragma /Obturador: Nitrilo /Nitrilo ó PTFE.

Caja del Resorte: Acero  Inoxidable.

Internos: Acero inoxidable en su mayoría.

Máxima Presión de la señal de control a través del cuerpo  10 Kg/cm²
Cámara de la Señal Aluminio (para presiones censadas desde 0,20 hasta 1 Bar)

Latón, Acero Inoxidable.

Rango de la Presión de Corte 0,20 Kg/cm² a 80 Kg/cm²
Rango de la Temperatura desde -20°C hasta 65°C
Diámetro de Conexiones De Ø 1/4” Rosca NPT Hembra
