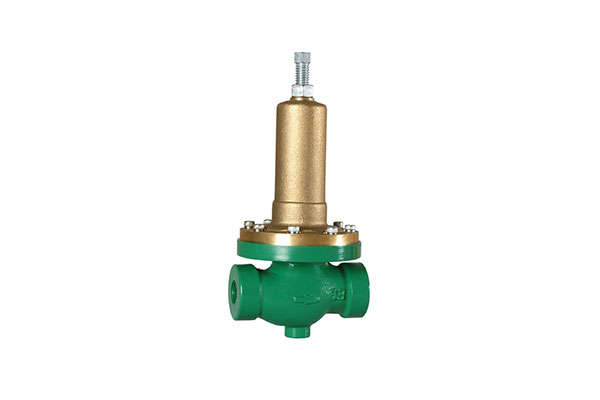

VA120
La válvula de alivio diseño VA120 falla cerrada, marca EPTA® se utiliza en una amplia variedad de gases y líquidos limpios y no viscosos.
Su aplicación incluye servicios con fluidos hasta 60ºC de temperatura en un amplio rango de caídas de presión. Su diseño es de obturador desbalanceado y normal cerrado.
- Descripción
Descripción
| CARACTERÍSTICAS | |
| Características Comunes | Cuerpo tipo globo, simple asiento, obturador, cierre blando (VI) o cierre metal-metal (IV)dependiendo de su especificación |
| Materiales Estándar de Construcción | Cuerpo: Acero al carbono ASTM A-216 WCC
Obturador, Asiento y Vástago: Acero inoxidable / latón |
| Tamaño de Cuerpo | Ø 1/2“, Ø 3/4“, Ø 1 “, Ø 1-1/2 “ y Ø 2” |
| Máxima Presión de Entrada | 35 bar |
| Rango de la Presión de Alivio | Desde 0,2 a 34 bar. |
| Rango de la Temperatura | Desde 0ºC hasta 60ºC, dependiendo de la presión |
| Tipo de Conexiones | Rosca: NPT Hembra según norma ASME B16.11
Brida: #150 RF según norma ASME B16.5 |
| Dirección del Fluido | Normalmente por arriba |
| Característica de Control | Apertura Rápida (Quick Opening) |
| Máximo Coeficiente de Flujo (Cv) | Según diámetro de pasaje y cuerpo. |
| Estanqueidad | Clase VI ó IV; Según norma FCI 70-2 dependiendo de la aplicación |
